Einführung
Die doppelseitige Etikettiermaschine ist für die Lebensmittel-, Kosmetik-, Pharma-, Pestizid- und andere Industrien weithin geeignet. Es ist ein- und doppelseitige Etikettierung für flache, quadratische und runde Flasche. Automatische Steuerung durch Computer (PLC) einfache Bedienung. Es kann die Spezifikationen leicht ändern. Es nimmt Servomotor, erreicht geschlossenen Regelkreis niedrige Störungsrate. Hohe Effizienz. Schnelle Geschwindigkeit.

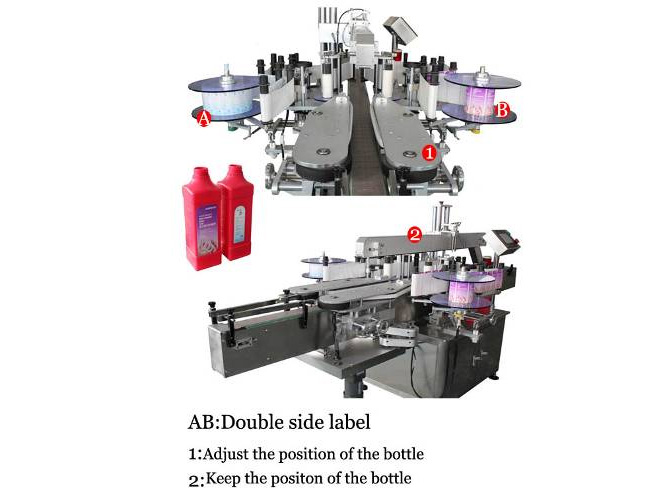

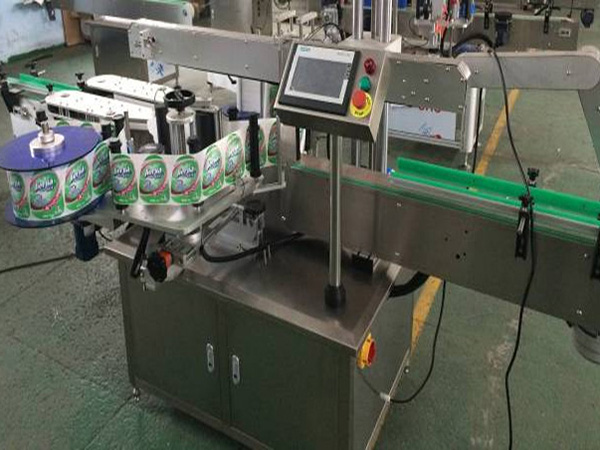

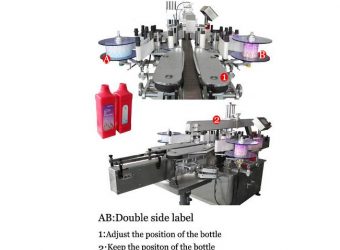

Die VK-DLA High Speed Servo Front & zurück Etikettierer ist für die Etikettierung von flachen, quadratischen oder anderen Behälter mit Front & zurück Etikettierung, kann es zwei Etiketten auf der Vorderseite & zurück Oberfläche zur gleichen Zeit; Wenn das Hinzufügen einer runden Flasche Gerät, kann es auch Etikett runden Flaschen mit einem oder zwei Etiketten. Wenn ein Top-Etikettenkopf hinzugefügt wird, kann es auch ein Etikett auf der Oberseite von Flaschen, Kisten, Kappen und so weiter etikettieren.
Sie ist mit Mitsubishi PLC Steuerung, Omron und LEUZE Sensoren, Mitsubishi Servomotor oder Delta Servomotor ausgestattet. Es ist einfach zu steuern und zu bedienen, arbeitet stabil und mit hoher Geschwindigkeit und Genauigkeit. Automatische Warnung bei Fehlern, keine Flasche ohne Etikettierung.
| Model/ technical parameters | VK-DLA |
| Labeling Speed (pcs/min) | 120-200(relate to material and label size) |
| Labeling Accuracy (mm) | ±1.0mm(material and label sizes are not counted in) |
| Label Size (mm) | (L)10-300mm(H)10-250mm |
| Material Size(mm) | Φ20-φ120mm(H)40-400mm |
| Roll Inside Diameter (mm) | φ76mm |
| Roll Outside Diameter (mm) | Max：Φ320mm |
| Machine Size(mm) | (L)2800*(W)1400*(H)1400(mm) |
| Power Supply | AC220V50Hz/60Hz1500W(Can be customized ) |

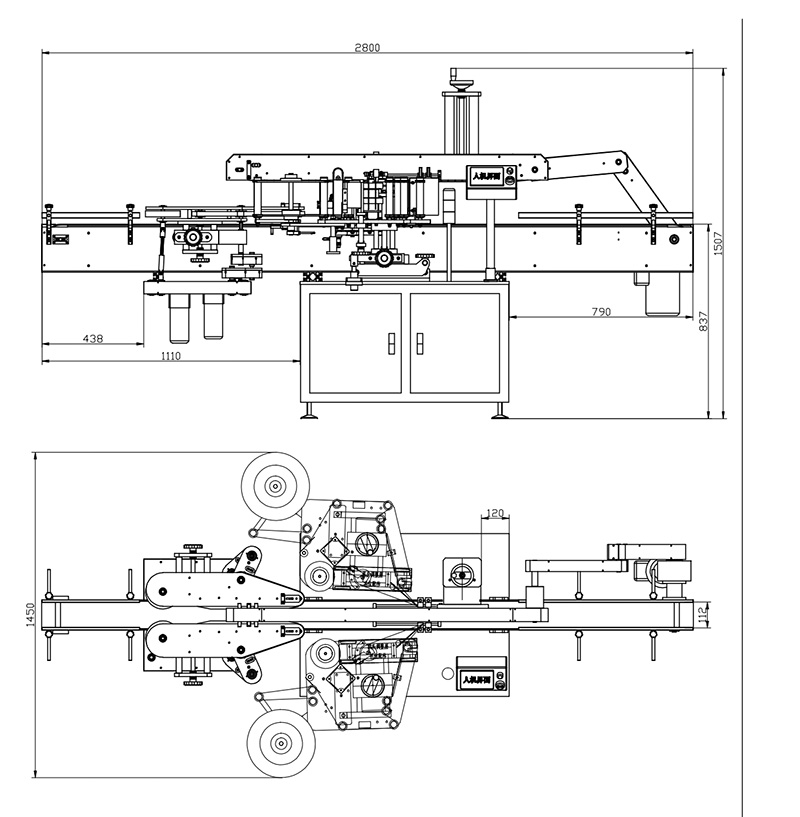

Zeichnung
Umfang der Anwendung
(1) Anwendbare Etiketten: Aufkleber, nicht trocknende Folie, elektronischer Überwachungscode, Strichcode, usw.
(2) Anwendbare Produkte: Produkte mit Etiketten, die auf der Seitenebene, der großen radialen Seitenfläche und der Umfangsfläche angebracht werden müssen.
(3) Anwendungsindustrie: weit verbreitet in der Kosmetik-, Elektronik-, Medizin-, Hardware-, Kunststoff- und anderen Industrien.
Arbeitsablauf:
Manuelles Auflegen der eingeklebten Produkte (Online- oder Flaschendrehtisch) >> Automatische Trennung und Korrektur und Transport der Produkte >> Produktprüfung >> Produktetikettierung >> Abholung der etikettierten Produkte (Eintritt in den nächsten Prozess) >> Abtransport der Produkte.
Arbeitsweise

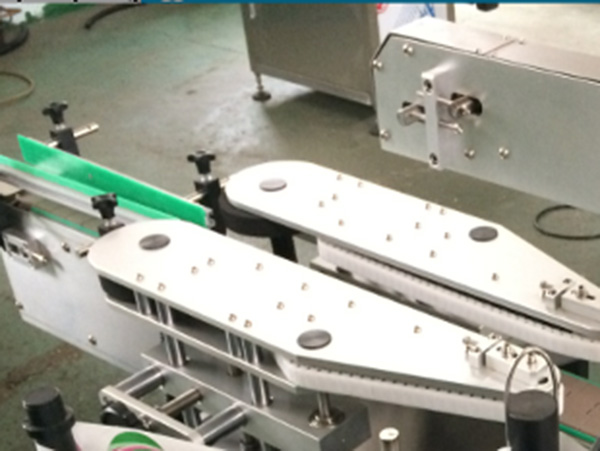

Nachdem die Flaschen auf das Förderband der Etikettiermaschine gelangt sind, werden sie mit konstanter Geschwindigkeit der Etikettiermaschine zugeführt. Die mechanische Fixiervorrichtung trennt die beklebten Objekte um einen festen Abstand und schiebt die beklebten Objekte in Richtung des Förderbandes. Nach dem mechanischen System (Antriebsrad, Etikettierrad und Rolle) zieht das Antriebsrad das Etikettenband intermittierend in Bewegung, und das Etikett wird von der Rolle abgezogen und durch die Etikettiervorrichtung auf das zu beklebende Objekt geklebt.
Optionale Funktionen und Komponenten:

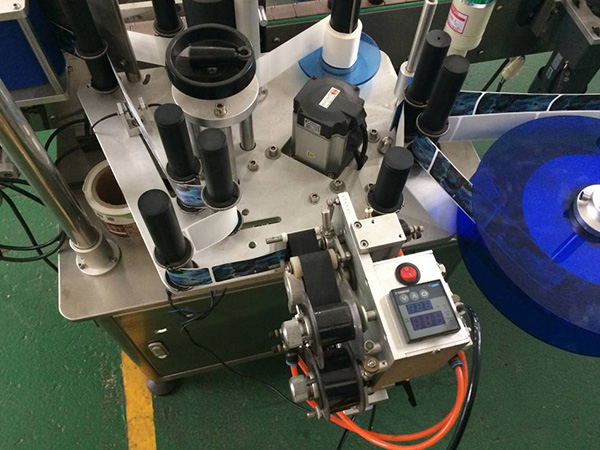

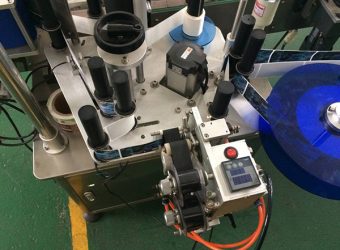

1. Code-Drucker: der heiße Drucker kann das Produktionsdatum, das Verfallsdatum, die Chargennummer usw. drucken. Kennzeichnung und Etikettierung werden synchronisiert, um die Produktionseffizienz zu verbessern.
2. Tintenstrahldrucker: Er kann mit den gängigen Tintenstrahldruckern auf dem Markt mithalten, den Code an die vorgesehene Stelle des Etiketts sprühen und perfekt mit der Etikettiermaschine kombinieren.
3. Universeller Sensor: der gewöhnliche Sensor kann das transparente Etikett nicht erkennen, deshalb muss er mit einem speziellen, aus Deutschland importierten elektrischen Auge verwendet werden.
4. Leser: lesen Sie zweidimensionalen Code, Barcode und andere Informationen, einfach zu Produkt-Datenbank für die Rückverfolgbarkeit von Produkten zu schaffen.
| Serial number | NAME | ITEM | brand | country of origin |
| 1 | HMI | 1 | Siemens | Germany |
| 2 | PLC | 1 | Siemens | Germany |
| 3 | Labeling motor | 1 | Panasonic | Japan |
| 4 | Labeling motor driver | 1 | Panasonic | Japan |
| 5 | Conveying motor | 1 | Jianming | Shanghai China |
| 6 | Conveyor motor frequency converter | 1 | Siemens | Germany |
| 7 | Bottle dividing motor | 1 | JSCC | Germany |
| 8 | Bottle dividing motor controller | 1 | JSCC | Germany |
| 9 | Label motor | 1 | JSCC | Germany |
| 10 | Label motor controller | 1 | JSCC | Germany |
| 11 | Low voltage electrical apparatus | 1 | Schneider | France |
| 12 | Label sensor | 1 | OMRON | Japan |
| 13 | Labeling sensor | 1 | OMRON | Japan |
| 14 | Synchronous toothed belt | 1 | Bando | Japan |
| 15 | Pneumatic components | 1 | AirTAC | Taiwan, China |
| 16 | Conveyor belt | 1 | Lilai | Shanghai China |
| 17 | frame | 1 | Shanghai China | |
| 18 | system integration | 1 | Shanghai China |

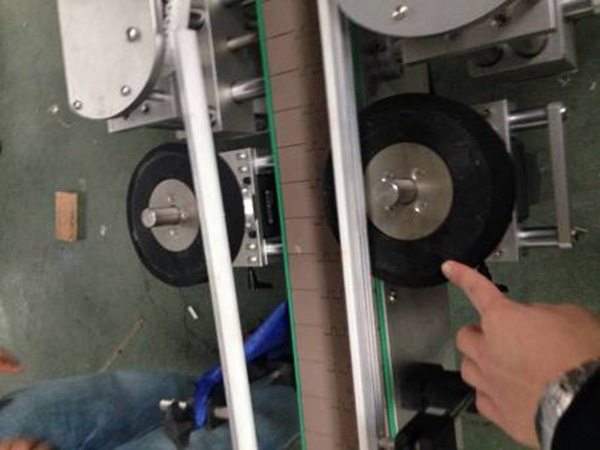

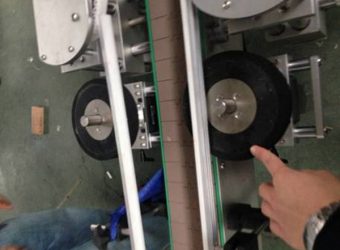

2. Automatische Flaschentrennung, beseitigt effektiv die Flaschentrennung, die durch Flaschenfehler verursacht wird und verbessert die Stabilität;
3. Es hat automatische Abschaltfunktion, Produktionszählung Funktion, Stromsparfunktion (wenn es keine Produktion innerhalb der eingestellten Zeit, die Ausrüstung wird automatisch auf die Energieeinsparung Standby-Status), Prompt-Funktion der Produktionsnummer Einstellung, Parametereinstellung Schutzfunktion (Parametereinstellung ist in Autorität Management aufgeteilt), die bequem für die Produktion Management ist;

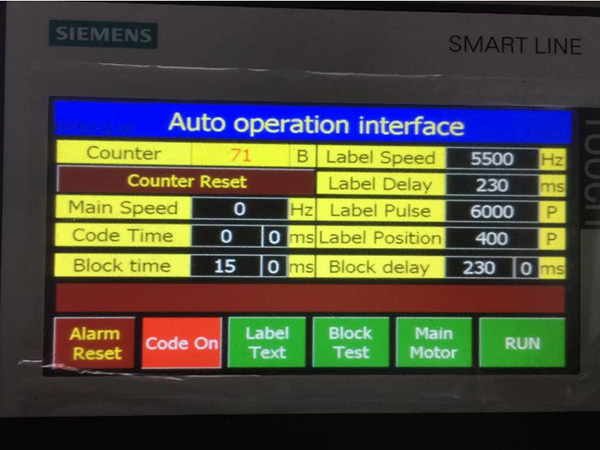

4. Leistungsstarke Funktion, Farb-Touchscreen-Bedienung, chinesische und englische optionale Bedienoberfläche, bequem und intuitiv, leistungsstarke Datenspeicherfunktion, kann 50 Gruppen von Kennzeichnungsparametern speichern, mit Produktionszählfunktion, Stromsparfunktion, Produktionsnummerinstellungsaufforderungsfunktion, Parametereinstellungsschutzfunktion, bequemes Produktionsmanagement, verschiedene Produktkennzeichnungsschalter können durch eine Taste realisiert werden, ohne wiederholte Fehlersuche, einfach und schnell Gute Fehleraufforderung und Hilfefunktion;
5. Hohe Stabilität. Die importierte First-Line-Marke ist für die Mess-Standard-und Mess-Objekt-Sensor, mit hoher Erkennungsempfindlichkeit, stabile Leistung und Haltbarkeit angenommen; die stabile und dauerhafte Rahmen und verschiedene Teile nehmen standardisierten modularen Aufbau mit vollständiger Austauschbarkeit und 24-Stunden-Betrieb, um Sicherheit und Stabilität zu gewährleisten.
6. Es ist sicher und hygienisch. Das Gehäuse ist aus rostfreiem Stahl SUS304 und T6-Aluminiumlegierung hergestellt. Es rostet nicht und entspricht dem GMP-Standard;

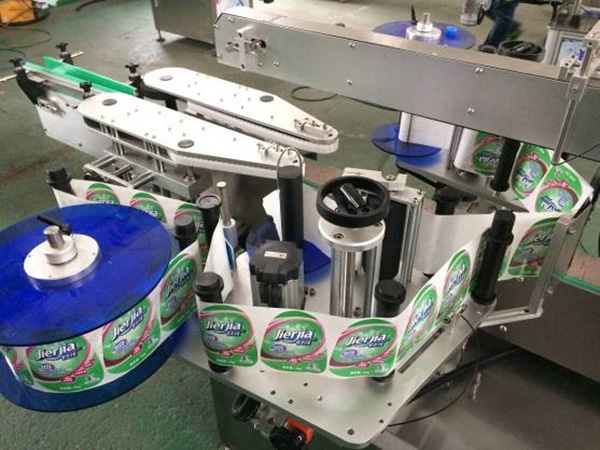

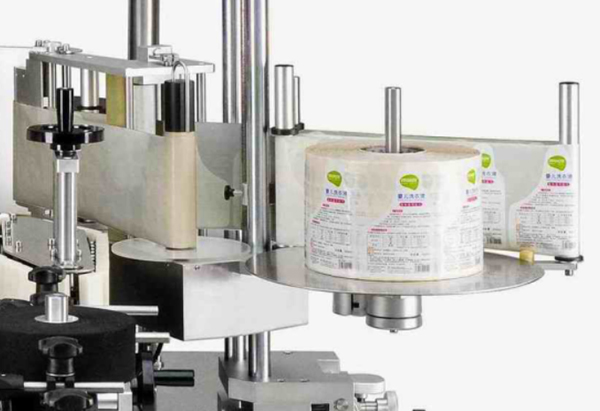

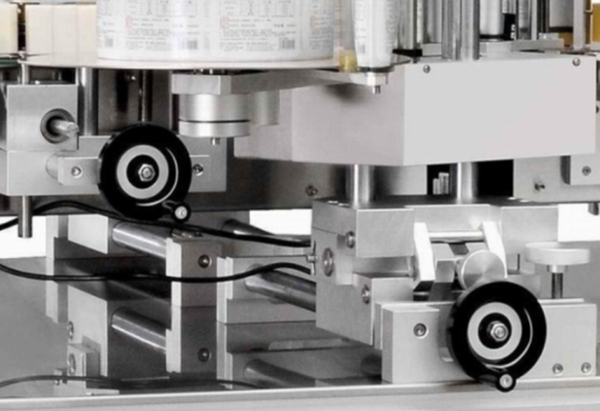

1. Der Etikettenkopf ist für verschiedene Flaschengrößen einstellbar
2. Es passt für verschiedene Größen von Etiketten
3. Die Höhe des Etiketts Höhe ist einstellbar, um verschiedene Etiketten Position auf der Flasche passt
4. Der Winkel des Etikettenkopfes ist einstellbar
