Einführung
VK-T805 halbautomatische rollende Etikettiermaschine eignet sich für alle Arten von Spezifikationen der sechseckigen Flasche, quadratisch, rund, flach und gekrümmte Produkte Etikettierung, wie Verpackungsboxen, runde Flaschen, kosmetische flache Flaschen, gebogene Bretter.
VK-T805 kann volle Abdeckung Kennzeichnung, teilweise genaue Kennzeichnung, Doppel-Etikett und drei Etikettierung, die Vorder-und Rückseite Kennzeichnung des Produkts, die Verwendung von Doppel-Etikettierung Funktion, können Sie den Abstand zwischen den beiden Etiketten, weit verbreitet in der Verpackung, elektronische Produkte, Kosmetik, Verpackungsmaterialien Industrien.
VK-T805 hat zusätzliche Funktionen zu erhöhen: Konfiguration Code-Drucker oder Tintenstrahldrucker, wenn die Kennzeichnung, drucken klare Produktion Chargennummer, Produktionsdatum, Datum des Inkrafttretens und andere Informationen, Codierung und Kennzeichnung wird gleichzeitig durchgeführt werden, die Effizienz zu verbessern.
Highlights der Ausrüstung: Etikettierung auf dem Prinzip des Rollens, stabile Etikettierung, keine Blasen in der Etikettierung; besonders geeignet für elektronische Kunststoffprodukte, transparente Etiketten für Kosmetika.
Beschreibung der Maschine:
Die Einstellmethode ist einfach und muss nur die Höhe des Druckrads verändern.
Passen Sie die Position der Form des Pressprodukts und die Position des Sensors an. Der Einstellprozess dauert weniger als 10 Minuten, die Etikettiergenauigkeit ist hoch, und der Fehler ist mit bloßem Auge kaum zu erkennen. Es ist eine gute Wahl für Produkte mit weniger Massenproduktion.
VK-T805 Stellfläche etwa 0,56 stere.
Machine Support Anpassung.
| Parameter | Data |
| Label Specification | adhesive sticker, transparent or opaque |
| Labeling Tolerance | ±0.5mm |
| Capacity(pcs/min) | 15 ~ 30 |
| Suit bottle size(mm) | L:20~200 W:20~150 H:0.2~120;Can be customized |
| Suit label size(mm) | L: 15-200; W(H): 15-130 |
| Machine Size(L*W*H) | ≈830*720*950 (mm) |
| Pack Size(L*W*H) | ≈1180*750*1100 (mm) |
| Voltage | 220V/50(60)HZ;Can be customized |
| Power | 660W |
| N.W (KG) | ≈45.0 |
| G.W(KG) | ≈67.5 |
| Label Roll | ID: Ø76mm;OD:≤240mm |
| Air Supply | 0.4～0.6Mpa |
Hauptmerkmale
- Die Effizienz kann 20–50 Mal pro Minute erreichen.
- Etikettierflasche einstellbar, erfüllt unterschiedliche Anforderungen vor und nach der Werkstückkennzeichnung.
- Der Etikettierungseffekt ist gut, keine Blasen, keine Falten, die Qualität ist hoch, um die Wettbewerbsfähigkeit des Produkts zu steigern.
- Modularer Aufbau, bequeme Wartung und niedrige Reparaturkosten. Verwendung von Schrittmotoren + SPS + elektronisches Steuersystem bestehend aus faseroptischen Sensoren, Stabilität der Ausrüstung, lange Arbeitszeit;
- Hohe Genauigkeit und hohe Geschwindigkeit, Dosierung & Etikettierung automatisch, einfach zu bedienen. Etikettiergenauigkeit von ± 0,5 mm, erfüllt die Anforderungen einer hochpräzisen Etikettierung;
- Einfache Bedienung: Etiketten abziehen, Etiketten ausgeben, Etiketten ansaugen, Etikettieren und andere Aktionen Etikett automatisch abdecken, manuelles Laden zum Abschluss des Etikettiervorgangs;
- Sicherheit: Übertragungskomponenten verpackt mit pneumatischen Kreis angeordnet separat angeordnet, um eine Ausnahme zu vermeiden auftritt, die Verwendung von sicherer;
Anmeldung
Die Methode der rollenden Etikettierung wird für die Etikettierung verschiedener Werkstücke in der Ebene verwendet, wie z.B. flache Flaschen, viereckige Flaschen, sechseckige Flaschen, prismatische Flaschen usw. Die Änderung des Markierungsmechanismus kann für die Etikettierung unebener Oberflächen verwendet werden, wie z.B. prismatische Oberflächen und kreisförmige Oberflächenetiketten.
Anwendbare Etiketten: Selbstklebeetiketten, transparente Etiketten, elektronische Überwachungscodes, Strichcodes usw. Anwendbare Produkte: Produkte, die auf flachen, gewölbten oder anderen Oberflächen beschriftet werden müssen.
Anwendung Industrie: weit verbreitet in der Lebensmittel-, Spielzeug-, täglichen Chemie-, Elektronik-, Medizin-, Hardware-, Kunststoff-, Druck- und anderen Industrien.
Anwendungsbeispiele: Feuerzeuge, Flaschen mit mehreren Winkeln, viereckige Flaschen, dicke Flaschen usw.
Arbeitsprozess
Drücken Sie den Schalter, nachdem das Produkt in die vorgesehene Position gebracht wurde.
Die Maschine klemmt das Produkt ein und zieht das Etikett heraus. Das Rad an der Oberseite der Maschine drückt das Etikett auf das Produkt und rollt es dann ab, bis die Etikettierung beendet ist.
Lassen Sie das Produkt los und die Maschine fährt automatisch zurück.
Der Etikettiervorgang ist abgeschlossen.

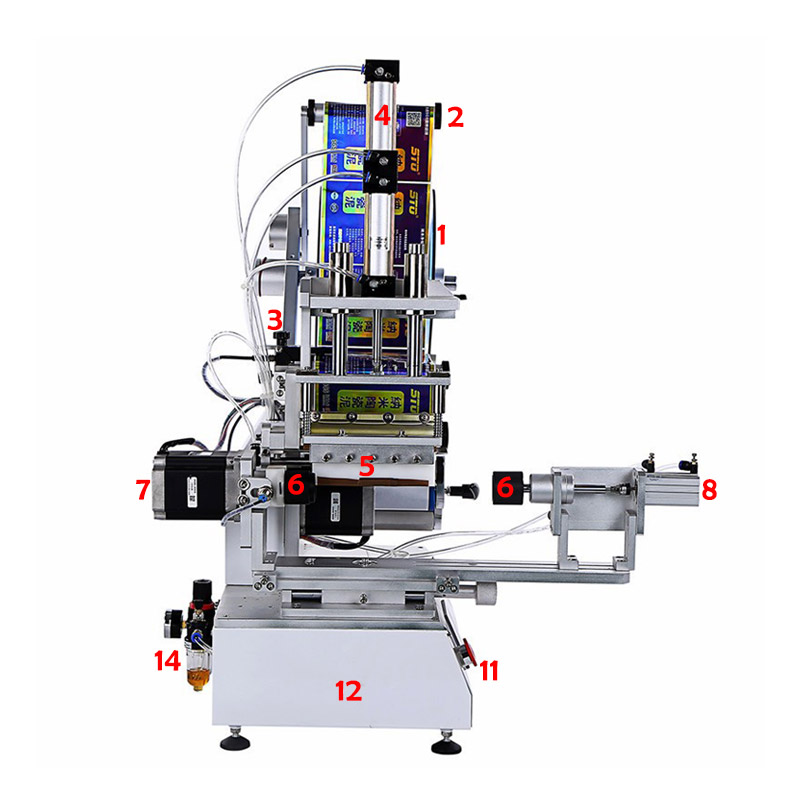

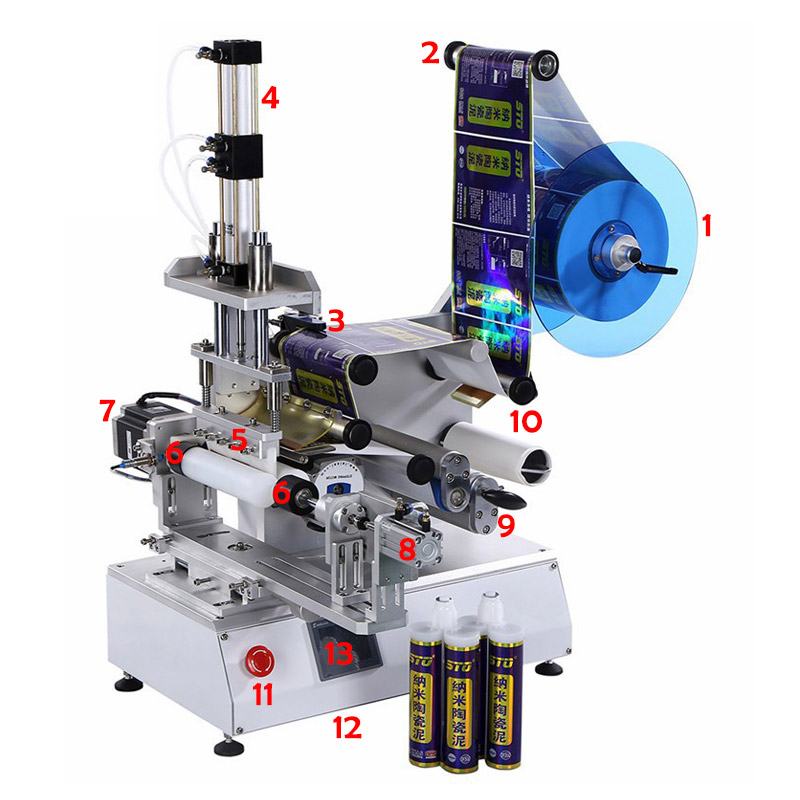

| No. | Structure | Function |
| 1 | Label Tray | Place the label roll |
| 2 | Rollers | Wind the label roll |
| 3 | Label Sensor | Detect label |
| 4 | Strengthening Cylinder | Drive the strengthening device |
| 5 | Strengthening Device | Smooth label while labeling and make it stick tight |
| 6 | Product Fixture | Custom-made,fix product from top and bottom while labeling |
| 7 | Fixture Motor | Drive the fixture to rotate while labeling |
| 8 | Fixture Cylinder | Drive the fixture |
| 9 | Traction Device | Driven by traction motor to draw the label |
| 10 | Release Paper Recycling | Recycle the release paper |
| 11 | Emergency Stop | Stop the machine if it runs wrong |
| 12 | Electric Box | Place electronic configurations |
| 13 | Touch Screen | Operation and setting parameters |
| 14 | Air Circuit Filter | Filter water and impurities |
